IMPIANTO SPRINKLER (UNI EN 12845)


Impianto sprinkler

Descrizione COMPARTIMENTO
Impianto ad umido o preazione SI
Impianto a secco o alternativi SI
Superficie del compartimento (m2) (?)

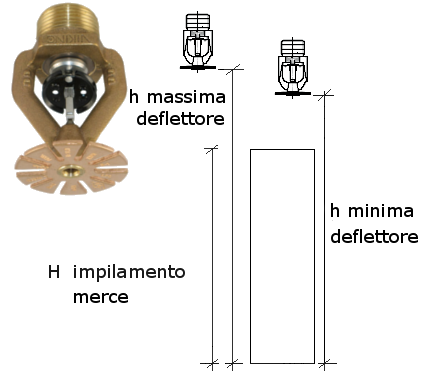

Altezza del deflettore più basso (altezza minima)dell'impianto sprinkler dalla base d'impilamento della merce [m] (?)
Altezza del deflettore più alto (altezza massima) dell'impianto sprinkler dalla base d'impilamento della merce [m] (?)
Altezza massima di impilamento della merce nel deposito o del materiale combustibile in generale [m] (?)
NEL COMPARTIMENTO esiste un'area con pericolo di processo LH, OH o HHP ?▲
 NO
▲
NEL COMPARTIMENTO esiste un'area con pericolo lieve di processo (LH)?▲
(esempi Appendice A) 		SI
▲
NEL COMPARTIMENTO esiste un'area con pericolo ordinario di processo (OH)?▼
(?) 		SI
▼
Pericolo ordinario(OH1) gruppo 1 (esempi Appendice A) SI
Pericolo ordinario(OH2) gruppo 2 (esempi Appendice A) SI
Pericolo ordinario(OH3) gruppo 3 (esempi Appendice A) SI
Pericolo ordinario(OH4) gruppo 4 (esempi Appendice A) SI
Testina sprinkler installata con fattore K=80 SI
Testina sprinkler installata con fattore K=115 SI
Nell'area OH individuata esiste una zona adibita a deposito di piccole dimensioni?▼▲ NO
▲
SI
▼
INSERIRE LA CONFIGURAZIONE DEL PICCOLO DEPOSITO IN AREA OH SE ESISTENTE
Superficie dell'area adibita a deposito in area OH all'interno del compartimento[mq]

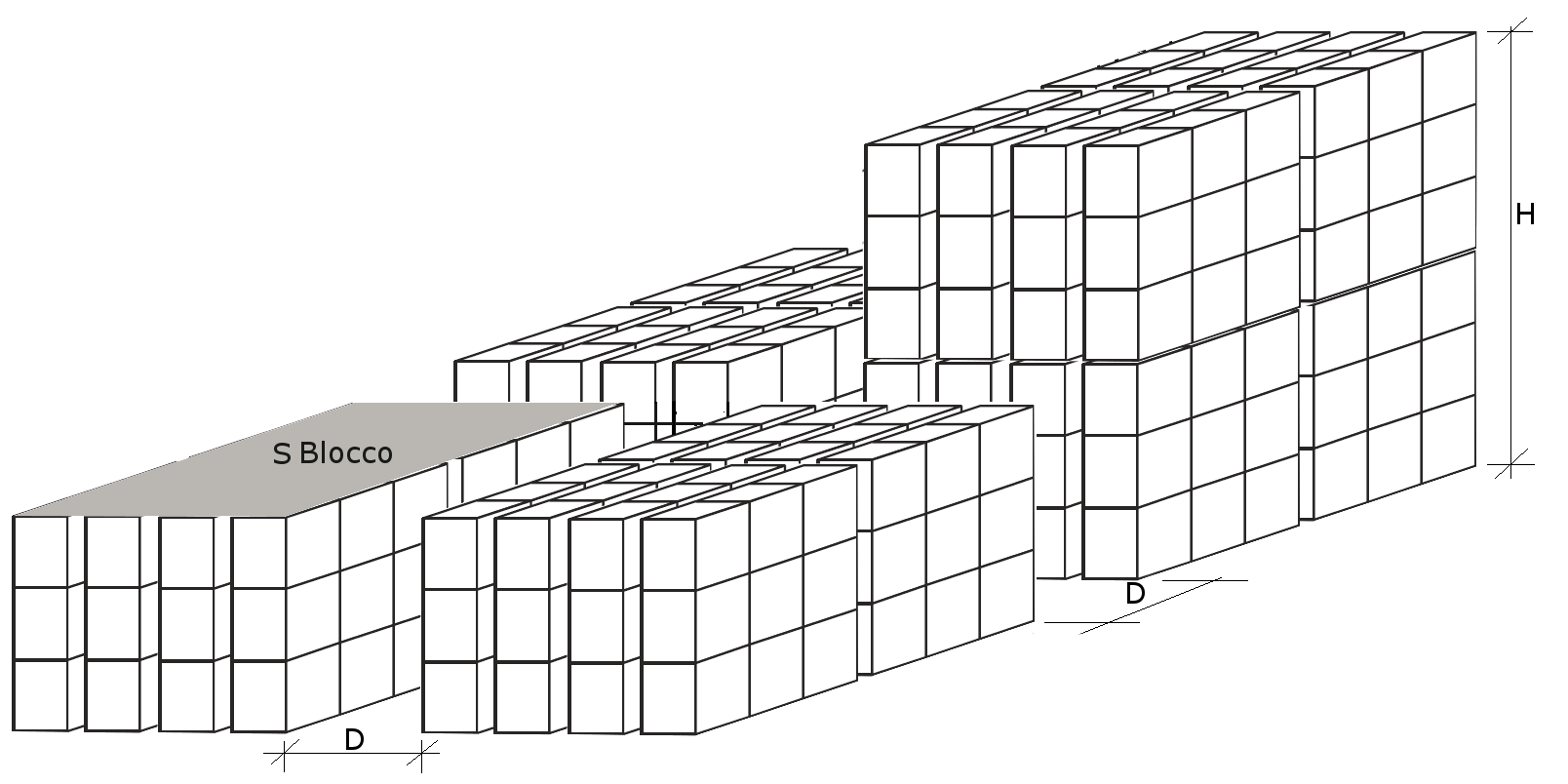

ST1: merci libere o accatastate a blocchi
(Vedi disegno) 		SI

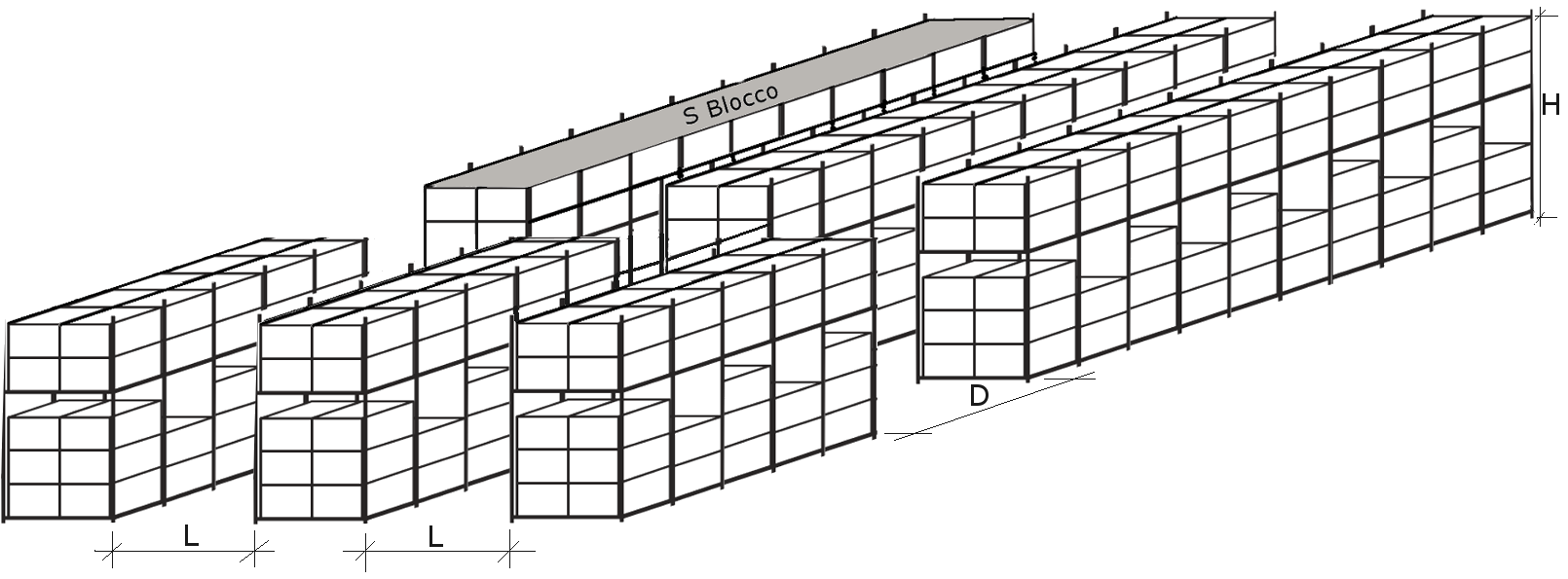

ST2: merci su pallets accatastate in file singole, con corridoi di larghezza non minore di 2,4 m
(Vedi disegno) 		SI

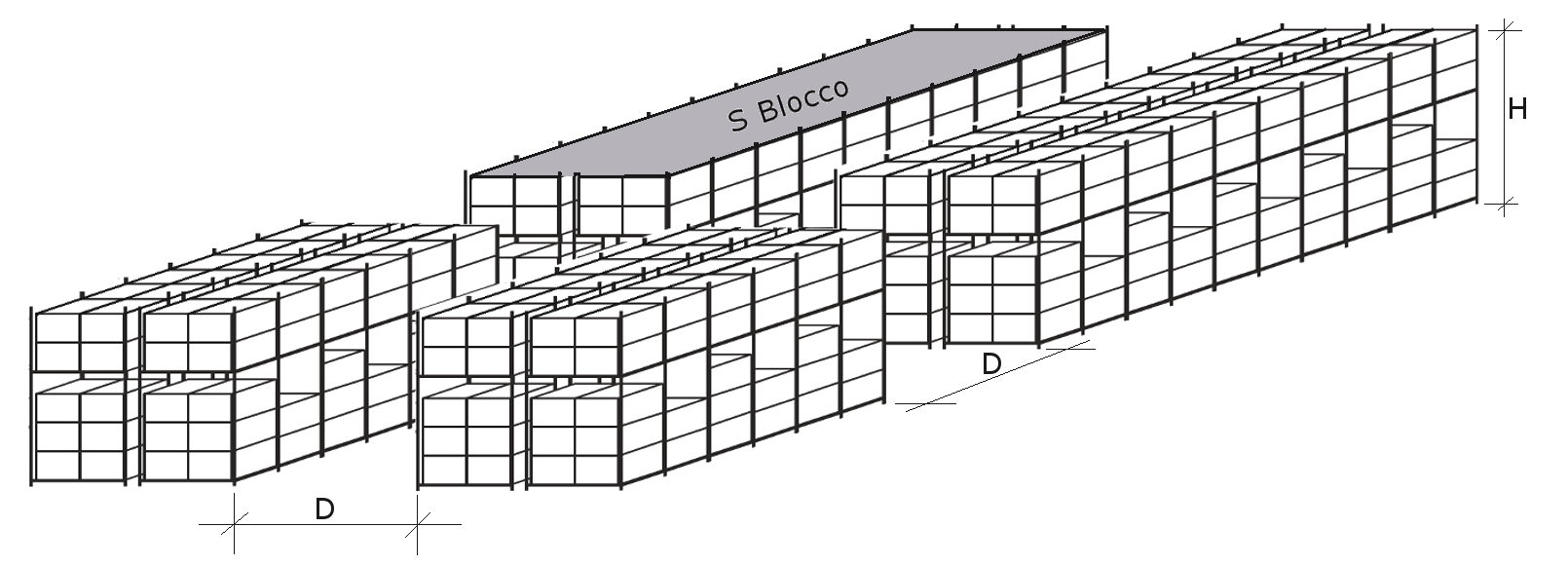

ST3: merci su pallets accatastate in file multiple (incluse file doppie)
(Vedi disegno) 		SI

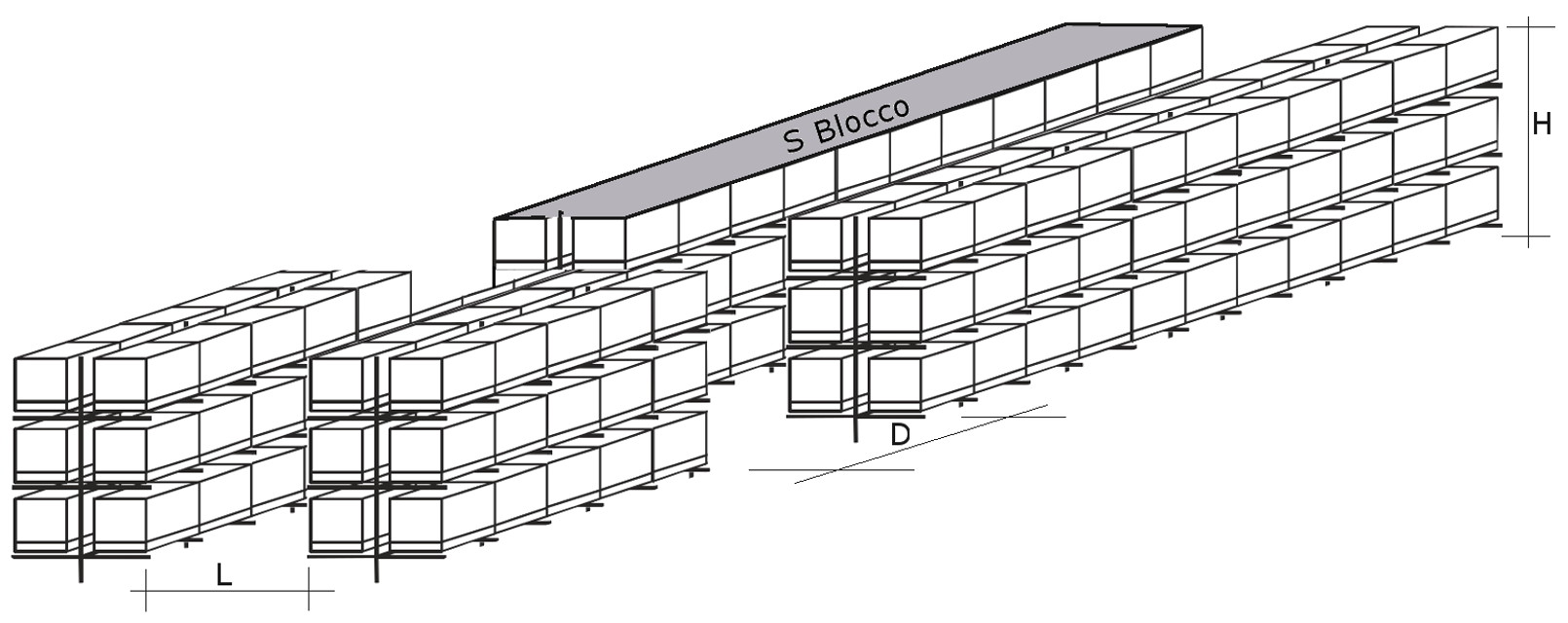

ST4: merci su scaffali per pallet (scaffali per pallet a correnti)
(Vedi disegno) 		SI

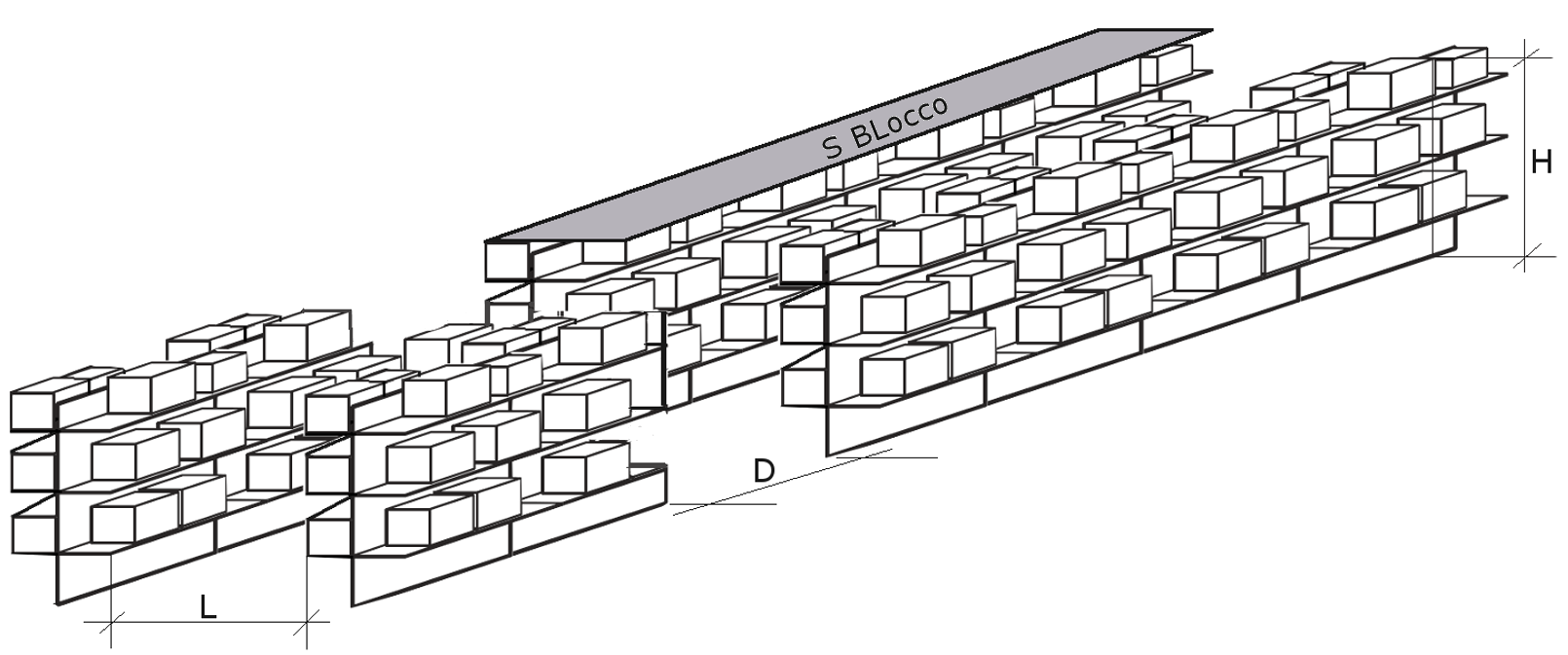

ST5: merci su scaffali con ripiani pieni o grigliati di larghezza uguale o minore di 1 m
(Vedi disegno) 		SI
ST6: merci su scaffali con ripiani pieni o grigliati di larghezza compresa tra 1 m e 6 m.
(Vedi disegno) 		SI
NEL COMPARTIMENTO esiste un'area con pericolo alto di processo (HHP)?▼
(esempi Appendice A) 		SI
▼
HHP1, Processo a Pericolo Alto Gruppo 1 (esempi Appendice A) SI
HHP2, Processo a Pericolo Alto Gruppo 2 (esempi Appendice A) SI
HHP3, Processo a Pericolo Alto Gruppo 3 (esempi Appendice A) SI
HHP4, Processo a Pericolo Alto Gruppo 4 (esempi Appendice A) SI
Testina sprinkler installata con fattore K=80 SI
Testina sprinkler installata con fattore K=115 SI
Testina sprinkler installata con fattore K=160 SI
NEL COMPARTIMENTO esiste un'area con pericolo alto di deposito (HHS)?▼▲
 SI
▼
NO
▲
HHS1, Deposito a Pericolo Alto Categoria I;
(elenco alfabetico dei prodotti e categorie - Appendice C) 		SI
HHS2, Deposito a Pericolo Alto Categoria II; SI
HHS3, Deposito a Pericolo Alto Categoria III; SI
HHS4, Deposito a Pericolo Alto Categoria IV. SI
Testina sprinkler installata a soffitto con fattore K=80 SI
Testina sprinkler installata a soffitto con fattore K=115 SI
Testina sprinkler installata a soffitto con fattore K=160 SI
INSERIRE LA CONFIGURAZIONE DEL DEPOSITO CON PERICOLO ALTO HHS
Superficie della zona su cui risulta esteso l'impianto sprinkler. [mq] (?)
Larghezza dei corridoi che separano le file dei depositi [m]
Altezza uniforme delle scaffalature(ipotesi di costanza dell'altezza). (?)
ST1: merci libere o accatastate a blocchi
(Vedi disegno) 		SI
ST2: merci su pallets accatastate in file singole, con corridoi di larghezza non minore di 2,4 m
(Vedi disegno) 		SI
ST3: merci su pallets accatastate in file multiple (incluse file doppie)
(Vedi disegno) 		SI
ST4: merci su scaffali per pallet (scaffali per pallet a correnti)
(Vedi disegno) 		SI
ST5: merci su scaffali con ripiani pieni o grigliati di larghezza uguale o minore di 1 m
(Vedi disegno) 		SI
ST6: merci su scaffali con ripiani pieni o grigliati di larghezza compresa tra 1 m e 6 m.
(Vedi disegno) 		SI
Eventuale numero TOTALE di sprinkler intermedi (?)
Eventuale testina sprinkler intermedia con fattore K=80 SI
Eventuale testina sprinkler intermedia con fattore K=115 SI




IMPIANTO SPRINKLER


SPECIFICA IMPIANTO SPRINKLER
Compartimento A
L'impianto sprinkler consente di rilevare la presenza di un incendio ed estinguerlo nello stadio iniziale con acqua. Il sistema sprinkler è costituito da un'alimentazione, da una rete di tubazioni dotate di sprinkler (erogatori) e da un complesso di valvole principali di controllo. Gli erogatori sprinkler sono disposti in posizioni specificate in funzione del livello di rischio dell'attività.
L'impianto sprinkler è stato realizzato in conformità alla vigente norma UNI EN 12845.
Per procedere alla progettazione dell'impianto, è stato preliminarmente determinata la classe di pericolo delle aree da proteggere, in funzione del tipo di utilizzo e del carico d'incendio.

Area con pericolo di processo alto - HHP
In questa area del compartimento è presente un elevato carico d'incendio e i materiali possiedono una elevata combustibilità e sono in grado di sviluppare velocemente un incendio intenso e vasto. In particolare si può ritenere appartenente al gruppo 1 (HHP1). Con riferimento al prospetto 3 della norma UNI EN 12845, avendo previsto un impianto a umido la densità di scarica di progetto è pari a 7.5 mm/min su un'area operativa di 260 m2

Prospetto 3 - Criteri di progettazione per LH, OH e HHP

Classe di pericolo Densità di scarica di progetto
[mm/min] 		Area Operativa
[m2]
Impianto ad umido o preazione Impianti a secco o alternativi
LH 2.25 84 Non consentito
Utilizzare OH1
OH1 5.0 72 90
OH2 5.0 144 180
OH3 5.0 216 270
OH4 5.0 360 Non consentito
Utilizzare HHP1
HHP1 7.5 260 325
HHP2 10.0 260 325
HHP3 12.5 260 325
HHP4 Diluvio (Vedere nota)
Nota: Gli impianti a diluvio non sono trattati dalla presente norma. Necessitano di particolare considerazione.

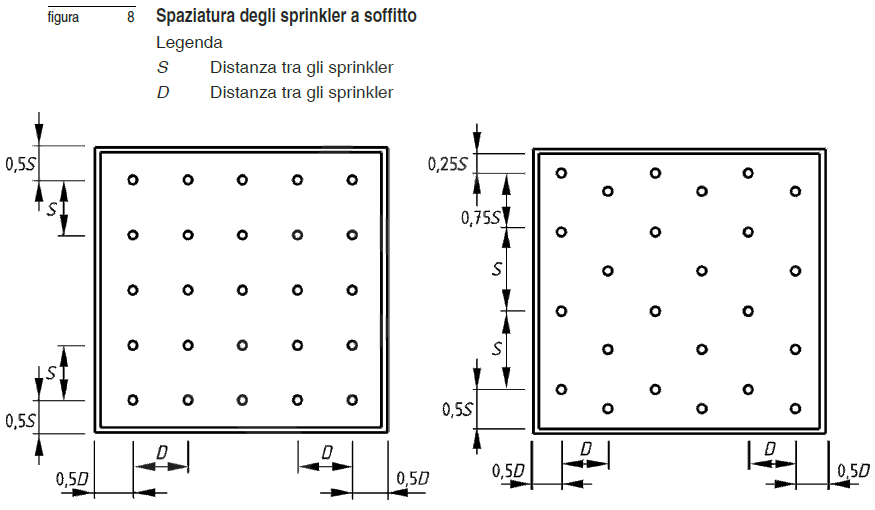

Gli sprinkler a soffitto verranno posizionati nel rispetto delle distanze massime stabilite dal prospetto 19 seguente. In particolare trattandosi di area di pericolo HHP la massima area di copertura è pari a 9 m2.

Prospetto 19 - Massima copertura e spaziatura per sprinkler diversi da quelli laterali (sidewall)

Classe di pericolo Massima area per sprinkler Distanza massima come indicato nella figura 8
[m]
disposizione regolare disposizione sfalsata
m2 S e D S D
LH 21.0 4.6 4.6 4.6
OH 12.0 4.0 4.6 4.0
HHP e HHS 9.0 3.7 3.7 3.7
Con riferimento al punto 13.4.1 dove è definita la densità di scarica come rapporto tra la portata di un gruppo di quattro sprinkler per l'area di copertura degli stessi o di un solo sprinkler per la relativa area di copertura, che non deve essere minore di 7.5 mm/min, da questo rapporto si determina l'area di copertura degli sprinkler pari a 15 m2

Distribuzione sprinkler a soffitto
Regolare Sfalsati
D e S D S
4.1 4.1 4.1

Nel posizionamento degli sprinkler verrà tenuto conto della geometria dell'edificio nel rispetto di quanto previsto al punto 12.4 della norma UNI EN 12845. La distribuzione degli sprinkler è riportata negli elaborati grafici allegati.


Con riferimento a quanto sopra, considerato che per tale tipo d'impianto è previsto un funzionamento di 90 minuti la portata utile richiesta dall'impianto risulta la seguente:
Qutile=7.5·260·90= 175500 lt [176 m3].


Tubazioni
Le dimensioni delle tubazioni sono state determinate mediante calcolo idraulico adottando per le perdite di carico la formula Hazen-williams. Per il calcolo idraulico è stata individuata, come rappresentato negli elaborati grafici, l'area operativa sia nella posizione idraulicamente più favorevole che in quella più sfavorevole come richiesto al punto 13.4.2 della norma UNI EN 12845.
Le dimensioni delle tubazioni saranno in ogni caso non inferiori a quelle previste dal prospetto 36 di seguito riportato.

Pericolo Diametro
mm
LH 20
OH e HH tubazione orizzontale e verticale che collega uno sprinkler avente un fattore K non maggiore di 80 20
Tutti gli altri 25

Nel caso in questione trattandosi di area di pericolo HHP con testina sprinkler con fattore K uguale pari a 160 maggiore di 80 verranno adottate tubazioni con diametro non minore di 25 mm.








Risultato dell'elaborazione
